ZLDL-BSMJ-1單相自愈式低壓并聯電容器

產品型號：

ZLDL-電容器系列

• 打印頁面
• 加入收藏夾　　
• 下載中心

 電容器使用注意事項：
1.過電壓和過熱將縮短電容器的壽命。因此應嚴格控制運行條件( 即：環境溫度、電壓及電流等)。
2.系統中裝并聯電容器時，應充分注意以下情況：
  a. 在諧波含量嚴重的環境下，不宜直接裝設并聯電容器，請串聯抗諧波電抗器使用。在諧波含量并不嚴重的環境下，請?zhí)嵘娙萜麟妷旱燃?jí)或采用濾波電容器。( 常見的諧波源有：變頻器、直流整流器、逆變器、電解電鍍?cè)O(shè)備、中頻爐、電弧爐等)
  b. 在電動機固定連接并聯電容器時，建議按電容器電流小于電動機空載電流90% 來選配電容器。
  c. 在變壓器空載時，應使電容器退出運行。
3.系統中裝并聯電容器時，應選用能限制涌流及不重燃的專用開關、接觸器、電子復合開關及過流繼電器等。
4.電容器再投入需要延時3min 以上，斷開電源必須進行短路放電之后，才能進行觸及或測試。
5.用小型斷路器作短路保護時，應按電容器額定電流2-3 倍選擇，嚴禁斷路6.電容器從電源切除后一定要保證電容器剩余電壓降至10% 額定電壓才允許再次投入
主要參數及其它條件：
1.額定電壓：(0.23~1.2)kV，AC
2.額定頻率：50Hz 或60Hz
3.額定容量：(1 ~ 100)kva r
4.電容偏差：-5% ~ +10%
5.損耗角正切值：
工頻額定電壓下，20℃時≤ 30kvar 產品，tgδ ≤ 0.0012; >30kvar 產品，tgδ ≤ 0.0015
6.允許過電壓：1.1UN；每24h 中不超過8h
7.允許過電流：1.3 IN
8.自放電特性：電容器施加壓 √2 UN 直流電壓，斷開電源3min 后，剩余電壓降到50V 或以下

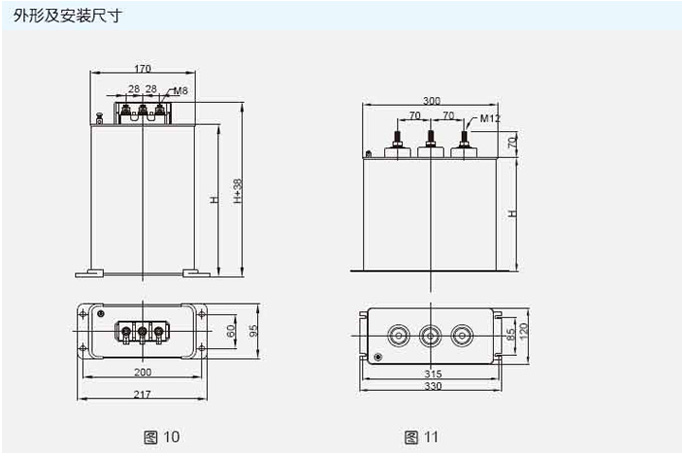

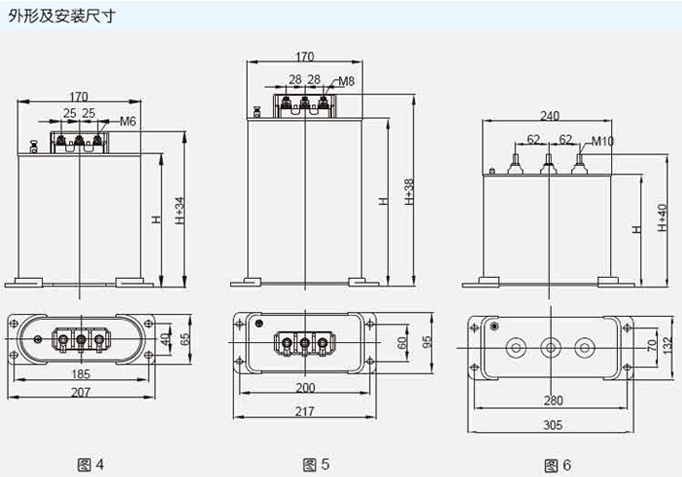

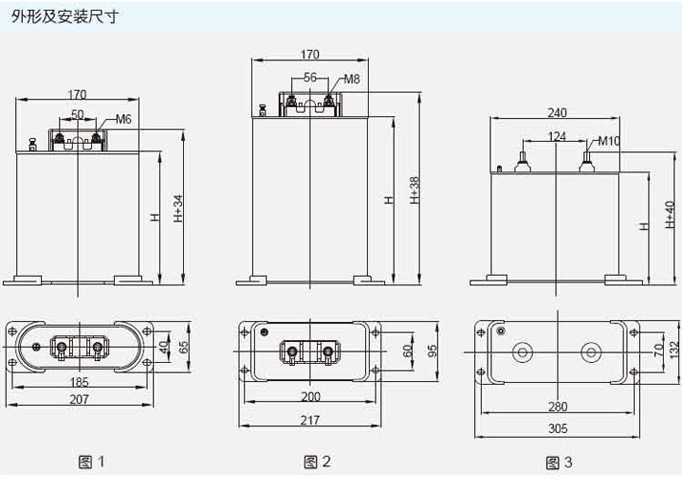

主要產品型號規格、數據表及外型、安裝尺寸：

產品型號 BSMJ	額定電壓 (kV)	額定容量	額定電容 (μF)	額定電流 (A)	額定頻率(Hz)	高度 (H)mm	圖號
0.25-1-1	0.25	1	51	4	50	110	圖1
0.25-2-1	0.25	2	102	8	50	110	圖1
0.25-3-1	0.25	3	153	12	50	130	圖1
0.25-4-1	0.25	4	204	16	50	130	圖1
0.25-5-1	0.25	5	255	20	50	180	圖1
0.25-6-1	0.25	6	306	24	50	210	圖1
0.25-7.5-1	0.25	7.5	382	30	50	210	圖1
0.25-8-1	0.25	8	408	32	50	210	圖1
0.25-10-1	0.25	10	509	40	50	210	圖1
0.25-12-1	0.25	12	611	48	50	210	圖2
0.25-14-1	0.25	14	713	56	50	250	圖2
0.25-15-1	0.25	15	764	60	50	250	圖2
0.25-16-1	0.25	16	815	64	50	250	圖2
0.25-18-1	0.25	18	917	72	50	280	圖2
0.25-20-1	0.25	20	1019	80	50	200	圖3
0.25-22-1	0.25	22	1121	88	50	200	圖3
0.25-24-1	0.25	24	1223	96	50	200	圖3
0.25-25-1	0.25	25	1273	100	50	260	圖3
0.25-26-1	0.25	26	1325	104	50	260	圖3
0.25-28-1	0.25	28	1427	112	50	260	圖3
0.25-30-1	0.25	30	1528	120	50	260	圖3

產品型號 BSMJ	額定電壓 (kV)	額定容量	額定電容 (μF)	額定電流 (三相/單相)(A)	額定頻率(Hz)	高度 (H)mm	圖號
0.4-1-3(1)	0.4	1	20	1.4/2.5	50	110	圖4
0.4-2-3(1)	0.4	2	40	2.9/5	50	110	圖4
0.4-3-3(1)	0.4	3	60	4.3/7.5	50	110	圖4
0.4-4-3(1)	0.4	4	80	5.8/10	50	110	圖4
0.4-5-3(1)	0.4	5	99	7.2/12.5	50	110	圖4
0.4-6-3(1)	0.4	6	119	8.7/15	50	130	圖4
0.4-7.5-3(1)	0.4	7.5	149	10.8/19	50	130	圖4
0.4-8-3(1)	0.4	8	159	11.5/20	50	130	圖4
0.4-10-3(1)	0.4	10	199	14.4/25	50	180	圖4
0.4-12-3(1)	0.4	12	239	17.3/30	50	180	圖4
0.4-14-3(1)	0.4	14	279	20.2/35	50	210	圖4
0.4-15-3(1)	0.4	15	298	21.7/38	50	210	圖4
0.4-16-3(1)	0.4	16	318	23.1/40	50	210	圖4
0.4-18-3(1)	0.4	18	358	26.0/45	50	240	圖4
0.4-20-3(1)	0.4	20	398	28.9/50	50	240	圖4
0.4-22-3(1)	0.4	22	438	31.8/55	50	210	圖5
0.4-24-3(1)	0.4	24	478	34.6/60	50	210	圖5
0.4-25-3(1)	0.4	25	497	36.1/63	50	210	圖5
0.4-26-3(1)	0.4	26	518	37.5/65	50	210	圖5
0.4-28-3(1)	0.4	28	557	40.4/70	50	250	圖5
0.4-30-3(1)	0.4	30	597	43.3/75	50	250	圖5
0.4-35-3(1)	0.4	35	697	50.5/88	50	280	圖5
0.4-40-3(1)	0.4	40	796	57.7/100	50	200	圖6
0.4-50-3(1)	0.4	50	995	72.1/125	50	260	圖6
0.4-60-3(1)	0.4	60	1194	86.6/150	50	300	圖6

產品型號 BSMJ	額定電壓 (kV)	額定容量	額定電容 (μF)	額定電流 (三相/單相)(A)	額定頻率(Hz)	高度 (H)mm	圖號
0.525-1-3(1)	0.525	1	12	1.1/2	50	110	圖4
0.525-2-3(1)	0.525	2	23	2.2/4	50	110	圖4
0.525-4-3(1)	0.525	4	46	4.4/8	50	110	圖4
0.525-5-3(1)	0.525	5	58	5.5/10	50	110	圖4
0.525-6-3(1)	0.525	6	69	6.6/11	50	130	圖4
0.525-7.5-3(1)	0.525	7.5	87	8.3/14	50	130	圖4
0.525-8-3-3(1)	0.525	8	92	8.8/15	50	130	圖4
0.525-10-3(1)	0.525	10	115	11.0/19	50	180	圖4
0.525-12-3(1)	0.525	12	139	13.2/23	50	180	圖4
0.525-14-3(1)	0.525	14	162	15.4/27	50	210	圖4
0.525-15-3(1)	0.525	15	173	16.5/29	50	210	圖4
0.525-16-3(1)	0.525	16	185	17.6/30	50	210	圖4
0.525-18-3(1)	0.525	18	208	19.8/34	50	240	圖4
0.525-20-3(1)	0.525	20	231	22.0/38	50	240	圖4
0.525-24-3(1)	0.525	24	277	26.4/46	50	210	圖5
0.525-25-3(1)	0.525	25	289	27.5/48	50	210	圖5
0.525-30-3(1)	0.525	30	346	33.0/57	50	250	圖5
0.525-35-3(1)	0.525	35	404	38.5/67	50	280	圖5
0.525-40-3(1)	0.525	40	462	44.0/76	50	200	圖6
0.525-50-3(1)	0.525	50	577	55.0/95	50	260	圖6
0.525-60-3(1)	0.525	60	693	66.0/114	50	300	圖6

產品型號 BSMJ	額定電壓 (kV)	額定容量	額定電容 (μF)	額定電流 (A)	額定頻率(Hz)	高度 (H)mm	圖號
0.69-1-3	0.69	1	7	0.8	50	110	圖4
0.69-2-3	0.69	2	13	1.7	50	110	圖4
0.69-3-3	0.69	3	20	2.5	50	110	圖4
0.69-4-3	0.69	4	27	3.3	50	110	圖4
0.69-5-3	0.69	5	33	4.2	50	110	圖4
0.69-6-3	0.69	6	40	5	50	130	圖4
0.69-7.5-3	0.69	7.5	50	6.3	50	130	圖4
0.69-8-3	0.69	8	53	6.7	50	130	圖4
0.69-10-3	0.69	10	67	8.4	50	180	圖4
0.69-12-3	0.69	12	80	10	50	180	圖4
0.69-14-3	0.69	14	94	11.7	50	210	圖4
0.69-15-3	0.69	15	100	12.6	50	210	圖4
0.69-16-3	0.69	16	107	13.1	50	210	圖4
0.69-18-3	0.69	18	120	15.1	50	240	圖4
0.69-20-3	0.69	20	134	16.7	50	240	圖4
0.69-22-3	0.69	22	147	18.4	50	210	圖5
0.69-24-3	0.69	24	161	20.1	50	210	圖5
0.69-25-3	0.69	25	167	20.9	50	210	圖5
0.69-26-3	0.69	26	174	21.8	50	210	圖5
0.69-28-3	0.69	28	187	23.4	50	250	圖5
0.69-30-3	0.69	30	201	25.1	50	250	圖5
0.69-35-3	0.69	35	234	29.3	50	280	圖5
0.69-40-3	0.69	40	267	33.5	50	200	圖6
0.69-50-3	0.69	50	334	41.8	50	260	圖6
0.69-60-3	0.69	60	401	50.8	50	300	圖6

產品型號 BSMJ	額定電壓 (kV)	額定容量	額定電容 (μF)	額定電流 (A)	額定頻率(Hz)	高度 (H)mm	圖號
1.2-1-3	1.2	1	2	0.5	50	180	圖4
1.2-2-3	1.2	2	4	1	50	180	圖4
1.2-3-3	1.2	3	7	1.4	50	180	圖4
1.2-5-3	1.2	5	11	2.4	50	180	圖4
1.2-6-3	1.2	6	13	2.9	50	180	圖4
1.2-8-3	1.2	8	18	3.8	50	180	圖4
1.2-10-3	1.2	10	22	4.8	50	210	圖4
1.2-14-3	1.2	14	31	6.7	50	240	圖4
1.2-15-3	1.2	15	33	7.2	50	240	圖4
1.2-16-3	1.2	16	35	7.7	50	240	圖4
1.2-18-3	1.2	18	40	8.7	50	240	圖4
1.2-20-3	1.2	20	44	9.6	50	240	圖4
1.2-24-3	1.2	24	53	11.5	50	210	圖5
1.2-25-3	1.2	25	55	12	50	210	圖5
1.2-26-3	1.2	26	58	12.5	50	250	圖5
1.2-30-3	1.2	30	66	14.4	50	280	圖5
1.2-35-3	1.2	35	77	16.8	50	200	圖6
1.2-40-3	1.2	40	88	19.2	50	200	圖6
1.2-50-3	1.2	50	111	24.1	50	260	圖6

產品型號 HYMJ	額定電壓 (kV)	額定容量	額定電容 (μF)	額定電流 (A)	額定頻率(Hz)	高度 (H)mm	圖號
0.4-10-3	0.4	10	199	14.4	50	210	圖10
0.4-15-3	0.4	15	298	21.7	50	250	圖10
0.4-20-3	0.4	20	398	28.9	50	200	圖11
0.4-25-3	0.4	25	497	36.1	50	240	圖11
0.4-30-3	0.4	30	597	43.3	50	240	圖11
0.4-35-3	0.4	35	697	50.5	50	300	圖11
0.4-40-3	0.4	40	796	57.7	50	350	圖11
0.4-50-3	0.4	50	995	72.1	50	350	圖11
