ZLDL-BSMJ-YZ1單相圓柱式低壓并聯電容器

產品型號：

ZLDL-電容器系列

• 打印頁面
• 加入收藏夾　　
• 下載中心

概述:
BSMJ-YZ1系列自愈式環保電容器( 別名：GMKP)，完全按照IEC60831-1:2002《標稱電壓1kV 及以下交流電力系統用自愈式并聯電容器》國際標準生產。作提高功率因數，減少無功損耗，改善電壓質量之用。該類型產品在歐美等國家為主流產品。
主要特點：
1.設計更合理：考慮電容容量大小不同，載流能力大小不同，設計上將外殼直徑≥ 86mm 的，采用B 型接線端子，載流面積更大，不發熱，同時還安裝了過溫保護裝置。
2.使用安全：本產品是采用圓柱形鋁拉伸殼體，這種結構具有較強的保護功能，消除了爆炸、滲漏之危害，安全、環保。
3.采用電容器專用新型優質的金屬化聚丙烯薄膜作為絕緣介質，比特性小，體積小，溫升低，有優異的電性能，電容器使用壽命長，大大提高單臺補償柜容量。
4.適用環境更廣：采用獨特的設計、工藝，產品能夠適應較高的環境溫度和系統電壓波動較大的場所。
5.安裝使用方便：底部為M12/M16 的螺柱形安裝，讓用戶安裝調整更方便。
6.采用BSMJ-YZ1圓柱形電容器，可實現無功補償柜模塊化設計，降低設備單位成本，維修更加方便。
7.BSMJ-YZ1使用時全部采用多組并聯方式接線，化整為零，即其中一只電容器損壞不影響其他幾組使用，有效降低設備維護成本。

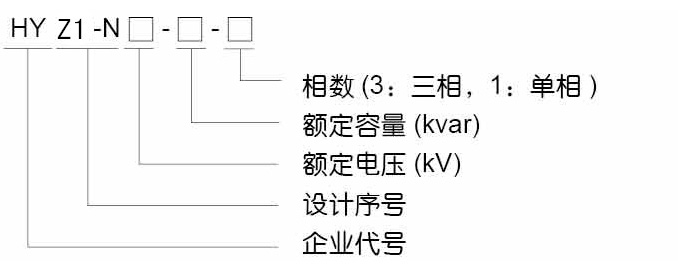

型號及含義:

正常工作條件及注意事項:

1.環境空氣溫度：-25℃ ~ +55℃； 海拔高度：≤ 2000m

2.相對濕度：40℃時 ≤ 50%；20℃時 ≤ 90%

3.環境條件：無有害氣體和蒸汽，無導電性或爆炸性塵埃，無劇烈的機械振動，應保證在良好的通風條件下工作，不允許在密閉不通風的環境下工作

主要參數及其它條件：

1.額定電壓：0.23kV、0.25kV、0.28kV、0.4kV、0.45kV、0.48kV、0.525kV

2.額定頻率：50Hz 或60Hz 額定容量：(1 ~ 50)kvar

3.電容偏差：-5% ~ +10%；

對三相電容器任意兩出線端子之間測得的電容的上限和下限之比不超過1.08 倍

4.損耗角正切值tgδ：工頻額定電壓下，20℃低于0.0012

5.允許過電壓：1.1UN；每24h 中不超過8h， 允許過電流：1.3 IN

6.自放電特性：電容器施加壓 √2 UN 直流電壓，斷開電源3min 后，剩余電壓降到50V 或以下

產品型號 HYZ1-N	額定電壓 (kV)	額定容量	額定電容 (μF)	額定頻率(Hz)	額定電流 (三相/單相)(A)	外型尺寸 (D×H)mm	螺桿尺寸	端子結構 類型
0.25-1.5-3(1)	0.25	1.5	76	50	3.5/6	Φ65×150	M12*16	A型
0.25-3-3(1)	0.25	3	153	50	6.9/12	Φ65×180	M12*16	A型
0.25-5-3(1)	0.25	5	254	50	11.5/20	Φ65×210	M12*16	A型
0.25-7.5-3(1)	0.25	7.5	382	50	17.3/30	Φ76×240	M12*16	A型
0.25-10-3(1)	0.25	10	509	50	23.1/40	Φ86×240	M12*16	B型
0.25-15-3(1)	0.25	15	764	50	34.6/60	Φ96×240	M16*25	B型
0.25-18-3(1)	0.25	18	917	50	41.6/72	Φ106×240	M16*25	B型
0.25-20-3(1)	0.25	20	1018	50	46.2/80	Φ116×240	M16*25	B型
0.25-25-3(1)	0.25	25	1273	50	57.7/100	Φ116×280	M16*25	B型

產品型號 HYZ3-N	額定電壓 (kV)	額定容量	額定電容 (μF)	額定頻率(Hz)	額定電流 (三相/單相)(A)	外型尺寸 (D×H)mm	螺桿尺寸	端子結構 類型
0.45-1-3(1)	0.45	1	16	50	1.2/2	Φ65×150	M12*16	A型
0.45-2-3(1)	0.45	2	31	50	2.6/4	Φ65×150	M12*16	A型
0.45-3-3(1)	0.45	3	47	50	3.8/6	Φ65×150	M12*16	A型
0.45-5-3(1)	0.45	5	79	50	6.4/11	Φ65×180	M12*16	A型
0.45-7.5-3(1)	0.45	7.5	118	50	9.6/17	Φ65×210	M12*16	A型
0.45-10-3(1)	0.45	10	157	50	12.8/22	Φ65×240	M12*16	A型
0.45-12-3(1)	0.45	12	189	50	15.4/27	Φ76×240	M12*16	A型
0.45-12.5-3(1)	0.45	12.5	197	50	16.0/28	Φ76×240	M12*16	A型
0.45-15-3(1)	0.45	15	236	50	19.2/33	Φ76×240	M12*16	A型
0.45-20-3(1)	0.45	20	314	50	25.7/44	Φ86×240	M12*16	B型
0.45-25-3(1)	0.45	25	393	50	32.1/56	Φ96×240	M16*25	B型
0.45-30-3(1)	0.45	30	472	50	38.5/67	Φ106×240	M16*25	B型
0.45-35-3(1)	0.45	35	550	50	58.9/78	Φ106×280	M16*25	B型
0.45-40-3(1)	0.45	40	629	50	51.3/89	Φ116×280	M16*25	B型

產品型號 HYZ1-N	額定電壓 (kV)	額定容量	額定電容 (μF)	額定頻率(Hz)	額定電流 (三相/單相)(A)	外型尺寸 (D×H)mm	螺桿尺寸	端子結構 類型
0.525-1-3(1)	0.525	1	12	50	1.1/2	Φ65×150	M12*16	A型
0.525-2-3(1)	0.525	2	23	50	2.2/4	Φ65×150	M12*16	A型
0.525-3-3(1)	0.525	3	35	50	3.3/6	Φ65×150	M12*16	A型
0.525-5-3(1)	0.525	5	58	50	5.5/10	Φ65×180	M12*16	A型
0.525-7.5-3(1)	0.525	7.5	87	50	8.3/14	Φ65×240	M12*16	A型
0.525-10-3(1)	0.525	10	115	50	11.0/19	Φ76×240	M12*16	A型
0.525-12-3(1)	0.525	12	139	50	13.2/23	Φ76×240	M12*16	A型
0.525-12.5-3(1)	0.525	12.5	144	50	13.7/24	Φ76×240	M12*16	A型
0.525-14-3(1)	0.525	14	162	50	15.4/27	Φ86×240	M12*16	B型
0.525-15-3(1)	0.525	15	173	50	16.5/29	Φ86×240	M12*16	B型
0.525-18-3(1)	0.525	18	208	50	19.8/34	Φ96×240	M16*25	B型
0.525-20-3(1)	0.525	20	231	50	22.0/38	Φ96×240	M16*25	B型
0.525-25-3(1)	0.525	25	289	50	27.5/48	Φ106×240	M16*25	B型
0.525-30-3(1)	0.525	30	346	50	33.0/57	Φ116×240	M16*25	B型
0.525-35-3(1)	0.525	35	404	50	38.5/66.7	Φ116×280	M16*25	B型
0.525-40-3(1)	0.525	40	462	50	44/76.2	Φ116×315	M16*25	B型

外型及安裝尺寸:
（B型端子結構型）溫度保護開關二次接線圖:
訂貨須知
1.用戶須提供產品額定電壓、額定容量、相數等參數。
2.用戶盡量提供使用場所的一些特征
