ZLDL-RPCCF智能混合無功補償控制器

產品型號：

ZLDL-SVG-無功補償控制器

• 打印頁面
• 加入收藏夾　　
• 下載中心

 1 概述
ZLDL-RPCCF系列無功功率自動補償控制器，適用于低壓配電系統電容器補償裝置的自動調節，使功率因數達到用戶預定狀態，提高電力變壓器的利用功率，減少線損，改善供電的電壓質量。

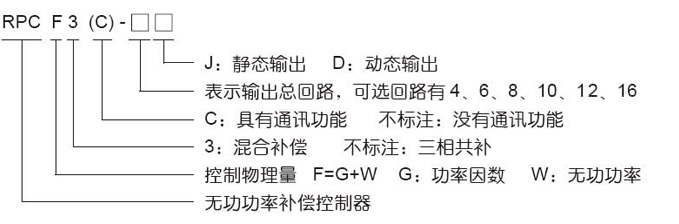

2 型號及含義



3正常工作條件和安裝條件
3.1 環境空氣溫度：-25℃ ~ +50℃
3.2 相對濕度：40℃時 ≤ 50%；20℃時 ≤ 90%
3.3 海拔高度：≤ 2500m
3.4 環境條件：無有害氣體和蒸汽，無導電性或爆炸性塵埃，無劇烈的機械振動

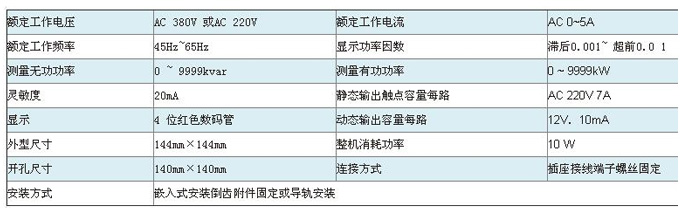

4 主要技術參數

 5 主要結構特點
5.1 以基波無功功率計算投切電容容量，可避免任何形式的投切震蕩，在有諧波的場合下能正確顯示電網功率因數
5.2. 功率因數測量精度高，顯示范圍寬
5.3 實時顯示總功率因數(PF) 與基波功率因數(DPF)
5.4 實時顯示電壓畸變率及電流畸變率
5.5 有12 種編碼輸出方式供用戶選擇
5.6 16 路輸出
5.7 人機界面友好操作方便
5.8 各種控制參數全數字可調直觀使用方便
5.9 具有自動運行與手動運行兩種工作方式
5.10 具有過電壓和欠電壓保護功能
5.11 具有電壓諧波超標保護功能

5.12 具有斷電保護功能數據不丟失

5.13 電流信號輸入阻抗低≤ 0.01Ω

6 訂貨須知
6.1 用戶須提供產品回路數、額定工作電壓、所配開關為接觸器或復合開關
6.2 共分補混合補償裝置應選用RPCF3-16 型無功功率自動補償控制器
