ZLDL-SMJ-LB自愈式交流濾波并聯電容器

產品型號：

ZLDL-電容器系列

• 打印頁面
• 加入收藏夾　　
• 下載中心

 電容器使用注意事項：
1.過電壓和過熱將縮短電容器的壽命。因此應嚴格控制運行條件( 即：環境溫度、電壓及電流等)。
2.系統中裝并聯電容器時，應充分注意以下情況：
  a. 在諧波含量嚴重的環境下，不宜直接裝設并聯電容器，請串聯抗諧波電抗器使用。在諧波含量并不嚴重的環境下，請?zhí)嵘娙萜麟妷旱燃壔虿捎脼V波電容器。( 常見的諧波源有：變頻器、直流整流器、逆變器、電解電鍍設備、中頻爐、電弧爐等)
  b. 在電動機固定連接并聯電容器時，建議按電容器電流小于電動機空載電流90% 來選配電容器。
  c. 在變壓器空載時，應使電容器退出運行。
3.系統中裝并聯電容器時，應選用能限制涌流及不重燃的專用開關、接觸器、電子復合開關及過流繼電器等。
4.電容器再投入需要延時3min 以上，斷開電源必須進行短路放電之后，才能進行觸及或測試。
5.用小型斷路器作短路保護時，應按電容器額定電流2-3 倍選擇，嚴禁斷路6.電容器從電源切除后一定要保證電容器剩余電壓降至10% 額定電壓才允許再次投入
主要參數及其它條件：
1.額定電壓：(0.23~1.2)kV，AC
2.額定頻率：50Hz 或60Hz
3.額定容量：(1 ~ 100)kva r
4.電容偏差：-5% ~ +10%
5.損耗角正切值：
工頻額定電壓下，20℃時≤ 30kvar 產品，tgδ ≤ 0.0012; >30kvar 產品，tgδ ≤ 0.0015
6.允許過電壓：1.1UN；每24h 中不超過8h
7.允許過電流：1.3 IN
8.自放電特性：電容器施加壓 √2 UN 直流電壓，斷開電源3min 后，剩余電壓降到50V 或以下

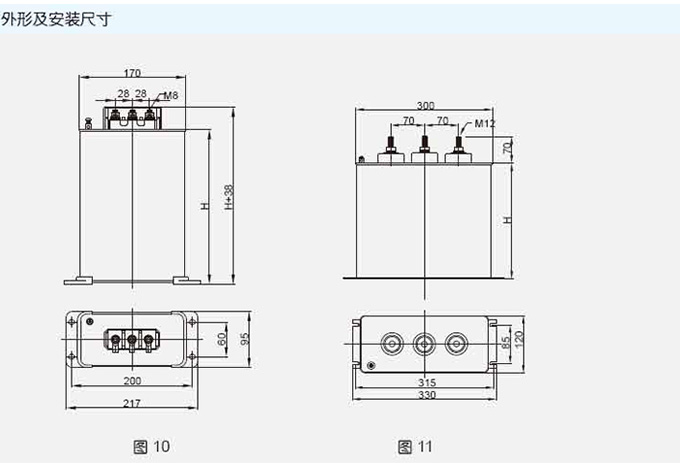

產品型號 HYMJ	額定電壓 (kV)	額定容量	額定電容 (μF)	額定電流 (A)	額定頻率(Hz)	高度 (H)mm	圖號
0.4-10-3	0.4	10	199	14.4	50	210	圖10
0.4-15-3	0.4	15	298	21.7	50	250	圖10
0.4-20-3	0.4	20	398	28.9	50	200	圖11
0.4-25-3	0.4	25	497	36.1	50	240	圖11
0.4-30-3	0.4	30	597	43.3	50	240	圖11
0.4-35-3	0.4	35	697	50.5	50	300	圖11
0.4-40-3	0.4	40	796	57.7	50	350	圖11
0.4-50-3	0.4	50	995	72.1	50	350	圖11
