ZLDL-XGN-12智能固體絕緣柜

產品型號：

ZLDL-高壓成套設備

• 打印頁面
• 加入收藏夾　　
• 下載中心

概述

• 用途
      六氟化硫氣體由于其優良的絕緣和滅弧性能，目前在高壓電器中得到廣泛的應用。全球生產的六氟化硫氣體50%用于電力行業，其中80%用于高壓開關設備。國內所運行的全密封環網柜有90%以上都靠六氟化硫氣體作為絕緣介質。
      但是這種氣體在充氣、運行、回收中不可避免的存在泄露導排放，是大氣環境的一個重要的污染源，嚴重破壞了人類的生存環境。
      《京都議定書》明確規定了SF6氣體為六種溫室氣體之一。
      我國在1998年頒布并實施的《國家危險廢物名錄》中已經將SF6氣體列入危險廢物名單。
     SF6氣體分子地球溫暖化系數是CO2氣體分子地球溫暖化系數的2.4萬～2.6萬倍。據統計，每年配電系統消耗的SF6氣體超過4500噸，相當于1.2億噸CO2氣體排放量。
      SF6氣體分子在大氣中壽命為3400年，其對人類生活環境影響達數百代，遠超CO2氣體的惡劣影響。全球尤其是北半球幾年間，大氣中SF6氣體濃度呈直線上升趨勢，越來越引起國際社會的關注。
      因此，盡量少用或不用SF6氣體，大力推廣新技術和替代產品，已成為高壓開關生產、使用行業有識之士的共識。
      我公司遵循少用或不用SF6氣體的原則，在系統調研、學習、借鑒國外同類產品的基礎上，自主研發了XGN-12型固體絕緣該環網柜。
      XGN-12型智能固體絕緣柜系3.6-12KV，三相交流50Hz，單母線及單母線分段系統的成套配電裝置。
      本開關滿足IEC298、GB3906-2006、GB1984等標準要求。其開關及主要元器件為集成模塊，相間導電部位間為固體絕緣封裝。
      主要元件的絕緣件外露表面可以根據用蘆要求涂覆半導體屏蔽層，使之接地消除靜電感應。因此，使使用安全性大大提高。高壓斷路器的操作機構采用彈簧機構或永磁機構，機械壽命為10000次。其所有運行數據及設備狀況都可實現遠程監測監控，可以無人值守，實為一種性能優越的配電裝置。
      該智能具有結構簡單、操作靈活、聯鎖可靠、安裝方便等特點，對各種不同應用場合，不同用戶均能提供令人滿意的技術方案。傳感技術、自動控制技術、信息化技術的采用，加上先進的技術性能及簡便靈活的裝配方案，可以滿足市場不斷變化的需求，并適用于電網智能化要求。
      該環網柜適用于50HZ，12千伏的電力系統，廣泛應用于工業及民用電纜環網及配網終端工程。
      作為電能的接受和分配之用，特別適用于城市居民區配電、小型二次變電所、開閉所、電纜分支箱、箱式變電站、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等場所使用。由于該產品具有全絕緣、全密封、全屏蔽的優點，所以特別適用于高海拔、高溫、濕熱、嚴寒、污染嚴重等環境惡劣的地區使用。

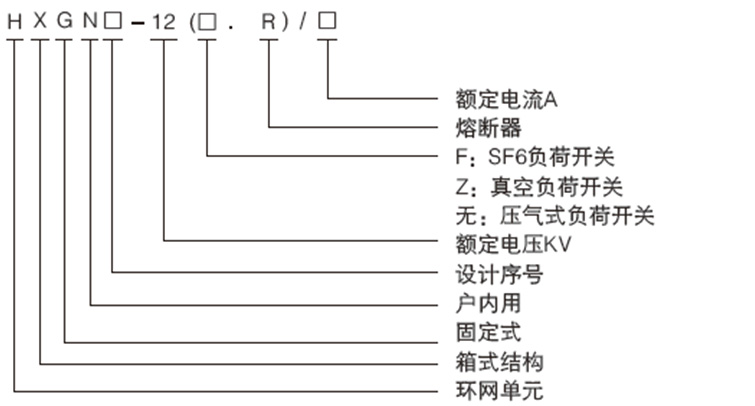

  型號含義






  產品的特點
  環保：
     產品制造中所選用的材料全部是無毒無害物質，使用中也不會排出任何有毒有害物質，材料經壽命周期后可以再回收利用，決定了使用的環保性。
      全絕緣全密封全屏蔽環氧樹脂開關簡體，熔斷器簡體(環氧樹脂具有優良的電氣性能，機械性能，熱的特性，很早用于電器設備，取得了良好的業績。開關簡體，熔斷器簡體采用環氧樹脂APG工藝成型。絕緣簡體是固體絕緣開關的關鍵部件，它既是絕緣件又是承力件。要求同時滿足耐熱、耐候、抗開裂、機械強度高，絕緣強度好等技術要求。簡體體積碩大，嵌件多，形狀各異，制造是有一定難度的。申美電氣具有多年設計，制造絕緣件的經驗，從筒體設計，材料配方，工藝流程多方努力保證了該部件優質批量生產。根據用戶要求，可以提供外屏蔽接地可以觸摸的筒體)




  使用范圍廣：
      開關簡體和隔離開關操作機構箱采用動靜密封結構形成密封腔體，內充零表壓干燥氮氣，不使用SF6氣體，與外部環境完全隔離。保證開關柜全工況使用。




  安裝運輸方便：
      單體柜結構，全系列產品統一設計，提供用戶需要的多種柜型(斷路器柜、負荷開關柜、負荷開關-熔斷器組合電器柜、計量柜、PT柜、母線柜、母聯柜等)，而且外形幾何只寸完全一致。采用專業電纜附件廠商生產的通用絕緣母線，電纜插拔頭。開關柜可現場組合，隨意擴展，避免了多組組合柜帶來的運輸，安裝的不便。如果用戶要求也可提供組合柜。




  免維護：
      固體絕緣戶內交流高壓真空開關柜除操動機構外高壓開關部位處于全密封狀態中，這樣就可以做到免于清掃和維護，減少了運行維護的成本。




  安全性：
      由于可觸摸部位采用了屏蔽措施，杜絕了人身觸電事故的發生，提高了安全使用性。完善的聯鎖互鎖系統，三相隔離斷口清晰可見，避免了誤操作事故的發生。完全取消了SF6氣體的應用，避免了SF6環網柜因氣體壓力不足造成絕緣性能和滅弧能力下降引發爆炸事故。強化相間隔離結構，避免相間或多回路短路而擴大或引發爆炸事故。采用具有防爆性能的真空滅弧室，開關套筒對開關具有進一步防護性能。負荷開關-熔斷器組合電器的輔助接地開關采用真空開關管固封在熔斷器筒體中。




  易操作性：
      隔離開關接地開關只有一個操作手柄，無需識別及擔心失誤，斷路器運行的時候，隔離開關接地開關的操作手柄都無法進行操作，操作程序一目了然，只要稍有電工知識的人員都會操作，無序進行復雜的技術培訓。這樣就使操作變得異常簡單，杜絕發生操作錯誤。




  智能化：
      開關柜留有智能化接口和傳感器安裝位置，配置智能化設備后可以滿足智能電網的要求。




  多樣操作機構：
      開關可配裝彈簧，永磁兩種操作機構，方便用戶選擇。




  使用條件
  環境溫度：-45℃～+45℃
  濕度：平均相對濕度，日平均≤95%、月平均≤90%
  海拔高度：≤4000米
  抗震能力：8度
  防護等級：帶電體密封IP67，熔斷器筒lP67，開關柜外殼IP3X




  符合標準
  Q/GDW730-2012《12KV固體絕緣環網柜技術條件》
  GB1984《交流高壓斷路器》
  GB3804 3.6KV-40KV《交流高壓負荷開關》
  GB1958《交流高壓隔離開關和接地開關》
  GB4208《外殼防護等級IP代碼》
  GB 16926高壓交流負荷開關-熔斷器組合電器
  GB/T15166.2高壓交流熔斷組第2部分：限流熔斷路
  GB/T7354《局部放電測量》
  GB/T11022《高壓開關設備及控制設備標準的共同技術條件》
  GB3906《3.6-40.5KV交流金屬封閉開關設備和控制設備》

•
