ZLDL-ZRBSYZ-GB三相智能圓柱式低壓并聯電容器

產品型號：

ZLDL-電容器系列

• 打印頁面
• 加入收藏夾　　
• 下載中心

1、概述
   ZLDL-ZRBSYZ-GB系列智能組合式抗諧波低壓電力電否補償裝置是應用于0. 4kV低壓自己電網中的高效節能、抑制諧波、提高功率因數的新一代無功補償設備，替代傳統由智能無功補償控制器、熔絲、投切開關、濾波電j武器及電力電窯器等散件組成的無功補嘗設備。抗i器波智能電力電器是針對用電網絡諧波含量高， 常規智能電抗器不能正掌運行的情況下而設計的， 既能滿足無功補償，改善功率因數，又能消除相應次數諧波對系統的影響，提高用電質量。
   智能組合式抗諧波低壓電力電否補償裝置采用微電子軟硬件技術、微型傳感器技術、微型網絡技術和電器制造技術等。技術成果，將其智能化，實現低壓無功補償功能和使其能夠可靠工作、使其方便的過零投切、保護、測量、信號、聯機等系列功能，是低壓無功自動補償技術的重大突破，主要應用于諧波十分嚴重場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用。其中串接7% 電抗器的產品使用于主要諧波為5次及以上的電氣環境，串接14% 電抗器的產品使用于主要諧波為3次及以上的電氣環境。
注:本產品必須自己我公司JKGHYBA580(I)型無功補償測控裝置配套使用!
2、應用領域
產品主要適用于鋼鐵、化工、建材、造紙、紡織、煤炭、電力、電信、鋁業、船運j巷口、煙草、釀酒、汽車制造、精密電子、精密機械等工業領域。同時，還可應用于通信行業電源系統、證券交易供電系統、機場港口備用電派系統、大型醫療系統、備類UPS發電機組、會展場館、商業寫字樓等商業用電系統。
3、正掌工作條件和安裝條件
3 .1環境空氣溫度: -25℃～ +55℃
3 .2相對濕度: 40℃時≤20% ; 20℃時≤0%
3 .3海拔高度: ≤2000m
3.4環境條件:無有客氣體和蒸汽，無導電性或爆炸性塵埃，無劇烈的機械振動
4、主要參數及其它條件
4.1測量誤差
電壓:≤0.5% (在80-120%被定電壓范圍內）
4.2保護誤差
電壓≤0.5% ，溫度：≤l℃
4.3無功補償參數
電容器投切時隔：10s (ls-10s定制〉
無功容量：共補≤40kvar
4.4可靠性參數
控制準確率100% ， 投切允許次數20萬次，電容器容量運行時間衰減率:≤1%/年，電容器容量衰減率：≤1%/萬次，年故障率：≤l%
4.5 電源條件
額定電壓: 380V
電壓偏差:±20%
額定頻率: 50Hz
4. 6 、電氣安全
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合申華人民共和國電力行業標準DL/T842-2003《低壓并聯電容器裝置使用技術條件》中對應條款要求。

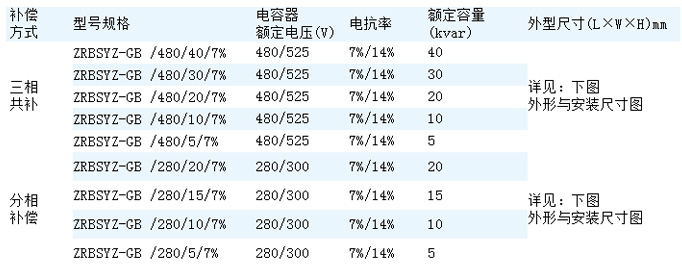

4 .7主要產品型號規格及數據表

注:以上型號為第四代產品;電抗率為7%或14%可選，電容器額定電壓可選。
規格型號加-A為第五代箱式新產品，例: HYBAFK-A/480/40/7%為第五代，特殊規格可協商訂貨。
5、性能特點
5 .1抑制諧波功能
有效的抑制高次諧波和涌流，能消除高次諧器波對電容器的影響，保護電路及電容器過載，防止電容器過熱、絕緣介質的老化、自愈性能下降， 使用壽命降低。
5 .2無涌流投切功能
采用過零投切技術，響應時間快，可實現動態跟蹤，并準確在電流電壓為零時投切，受i皆波影響小既無投切涌流。
5 .3分相補償功能
分相補償型產品，各相電容可以分別投切，適用于三相負荷不平衡的場合，提高了無功補償?shù)木_度。
5 . 4測量功能
配電電壓、電抗器溫度、電容器溫度測量。
5 . 5保護功能
回路電流速切、過流保護;電否器過壓、欠壓保護;電容器過溫、斷相、三相不平衡保護，當電否器溫度超過設定值，電容器整機退運保護，提高使用壽命，確保系統安全運行。
5 .6信號功能
電容器投切狀態、過欠壓狀態信號;保護動作類型、自診斷故障類型信號。
5 .7通信功能
電容器和控制器之間采用RS-485通信連接，構成系統工作。
5 .8聯機功能
具有有線網絡通信功能。

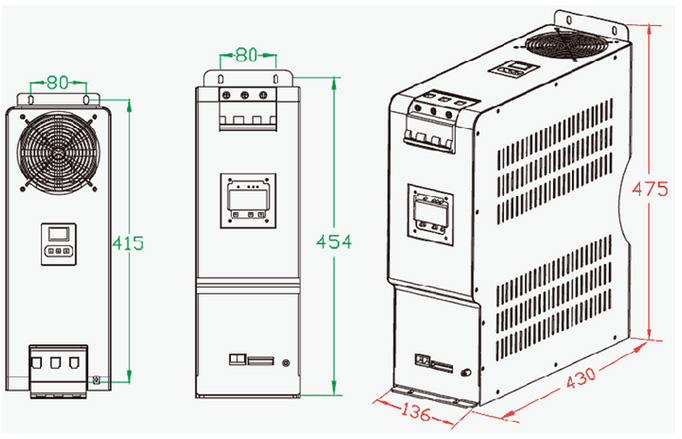

6、外形及安裝尺寸

7、優異特性
7. 1暢銷中的第四代產品的優異特性
a 外交防護等級符合國標IP20
我們采用全封閉外殼結構，滿足外殼防護等級要求，有效保障用戶使用安全
b . 溫度保護設計(雙重保護）
由于電抗器工作時會產生大量的熱量，為有效保護產品，我們采用電容器和電抗武器獨立采集溫度設計，并設置有風扇散熱功能，為用戶使用提供兩級溫度保護
7. 2新研發的第五代高端產品的優異特性
a 分級補償更可理，一臺抗諧波共補電容包含兩個共補串聯電抗、電容回路
b 兩級溫度保護，有效提高設備可靠性
c 箱體式結構，有效節省安裝空間
d. 雙提手柄，移動、安裝方便
8、訂貨須知
8.1用戶須提供產品額定電壓、額定容量、共補型或分補型等參數。
8.2用戶盡量提供使用場所的一些特征。
8.3 例如: ZRBSVZ-GB /480/40/7% 200 臺。
